Привод КПП для моторов 08 семейства

    Для багги на базе двигателей семейства , вернее КПП 08-09, существует простое решение для переноса штока переключения передач вперед. Решение позволяет обойтись без использования токарных деталей.

    Рычаг КПП



    Перенос штока позволяет примерно в 2 раза сократить длину тяги переключения передач, исключает необходимость расположения ее под или над двигателем, и в итоге упрощает конструкцию механизма выбора передач и повышает четкость выбора передач и надежность его работы.



    Первым делом доводим переднюю стенку КПП до плоского состояния - привариваем аргоном алюминиевую пластину.



    Есть только фото готового, но представить можно.



    Привод переключения КПП на багги



    Потом берем стандартный шток переключения передач и затачиваем его как сверло. Вставляем в существующие направляющие штока и сверлим штоком переднюю стенку коробки передач. Фото нету, но там все понятно.

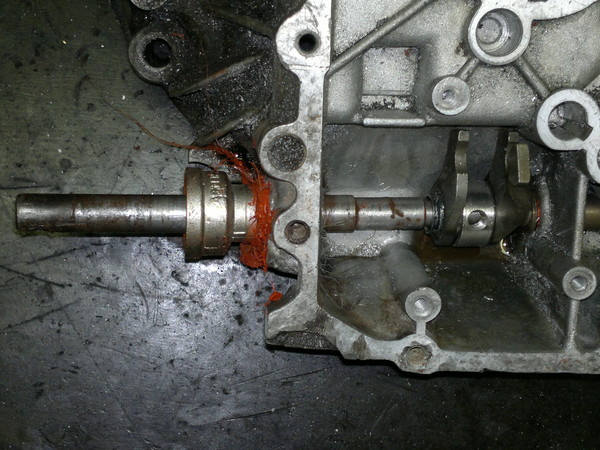

    Поле этого... слабонервных просим не смотреть, режем в получившемся отверстии резьбу 1/2 дюйма и вкручаваем на маслостойком герметике такую штуку, продается в магазинах сантехники:



    Сантехнический переходник

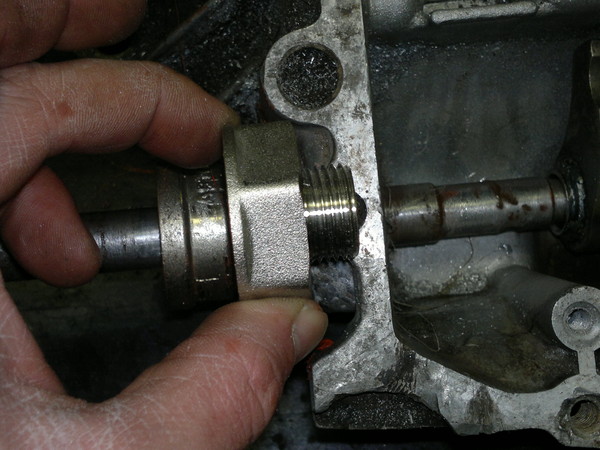

    примерка переходника

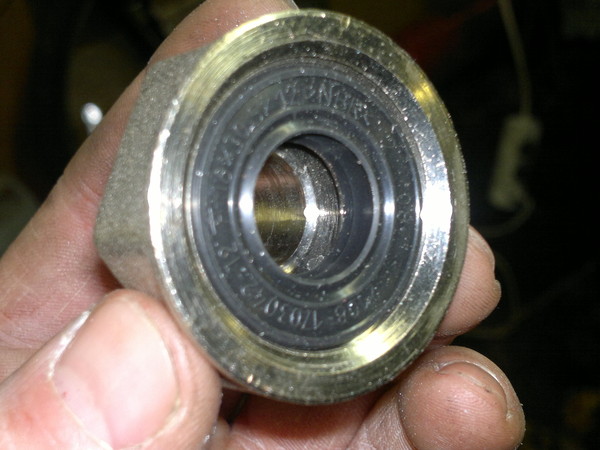

    Внутрь этого переходника вставляется обычный сальник штока КПП.



    Сальник КПП



    И получаем готовое решение.

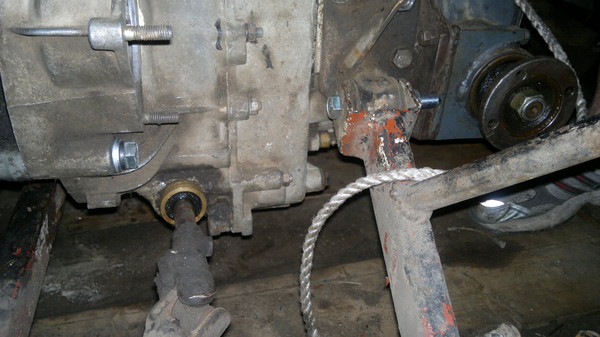

    Вывод штока вперед



    При необходимости к тяге цепляем карданчик от рулевого управления классики или аналогичный.



    На фото показан другой переходник выточенный из латуни.



    За фото и описание процесса спасибо Denvoroshil
