    Электросхемы для багги

    Для багги или квадроцикла электрическая схема должна быть простая и надежная, а для этого нужно сократить количество проводов. Кроме того стандартные схемы электрооборудования запутаны и не очевидны. Поэтому выкладываю схемы электрооборудования ВАЗ 2108 с разбивкой по системам, так оно проще для понимания и самостоятельной сборки.

    электрооборудование багги


    Собственно чего долго рассуждать, вот схемы:



    система зажигания багги

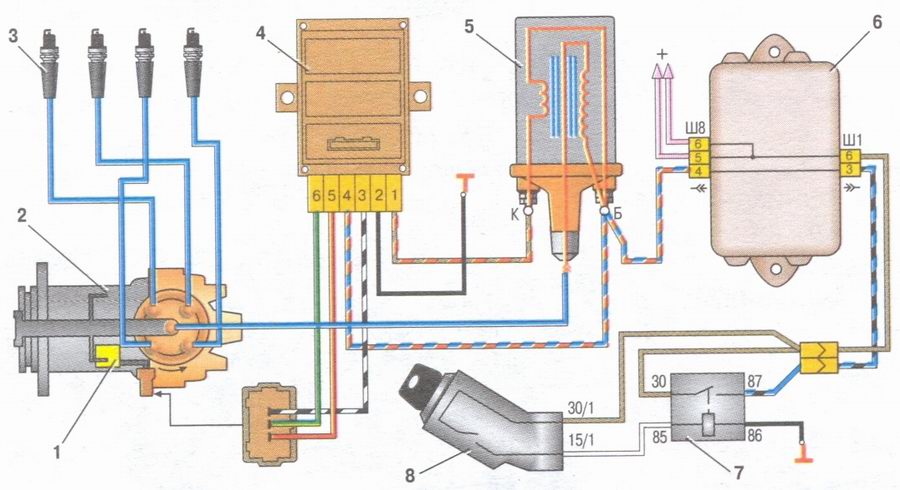

    Рис. 1. Схема бесконтактной системы зажигания ваз 2108, ваз 2109, ваз 21099


    1 - бесконтактный датчик; 2 - датчик-распределитель зажигания; 3 - свечи зажигания; 4 - коммутатор; 5 - катушка зажигания; 6 - монтажный блок; 7 - реле зажигания; 8 - выключатель зажигания











    система управления клапаном холостого хода

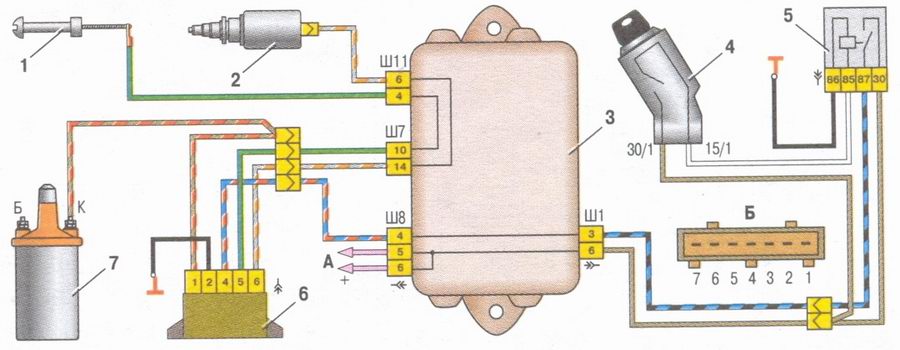

    Рис. 2. Система управления электромагнитным клапаном карбюратора на автомобилях ваз 2108, ваз 2109, ваз 21099


    А - к выводу «30» генератора; Б - нумерация штекеров в блоке управления; 1 - концевой выключатель карбюратора; 2 - электромагнитный клапан карбюратора; 3 - монтажный блок; 4 - выключатель зажигания; 5 - реле зажигания; 6 - блок управления; 7 - катушка зажигания

    На деле, эту систему рекомендуется не ставить, а просто вывернуть клапан, откусить кончик иглы и закрутить на место, а то при выходе этой системы из стоя, машина будет глохнуть на холостом ходу.











    система зарядки аккумулятора

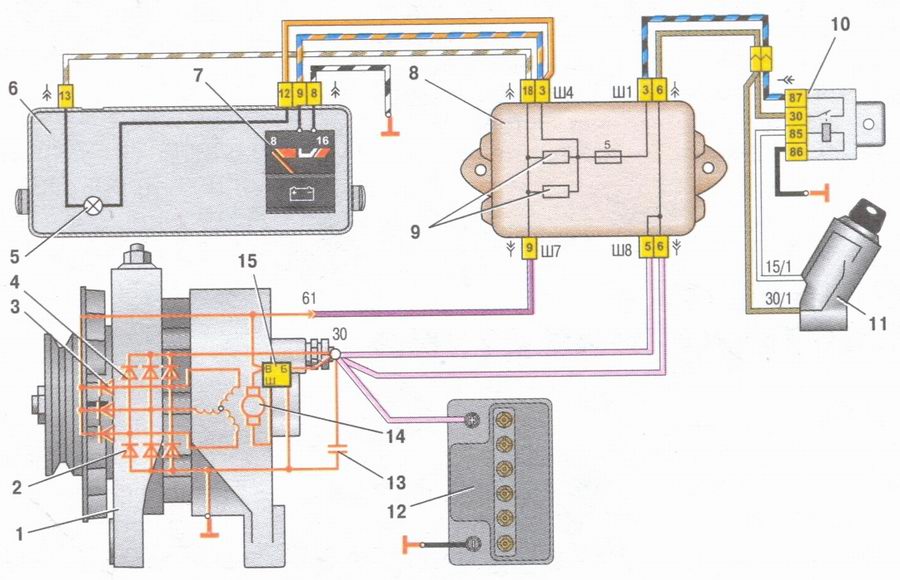

    Рис. 3. Схема соединений генератора ваз 2108, ваз 2109, ваз 21099


    1 - генератор; 2 - отрицательный вентиль; 3 - дополнительный диод; 4 - положительный вентиль; 5 - контрольная лампа зарядки аккумуляторной батареи; 6 - комбинация приборов; 7-вольтметр; 8 - монтажный блок; 9-дополнительные резисторы по 100 Ом, 2 Вт; 10 - реле зажигания; 11 - выключатель зажигания; 12 - аккумуляторная батарея; 13 - конденсатор; 14 - обмотка ротора; 15 - регулятор напряжения











    система управления вентилятором радиатора

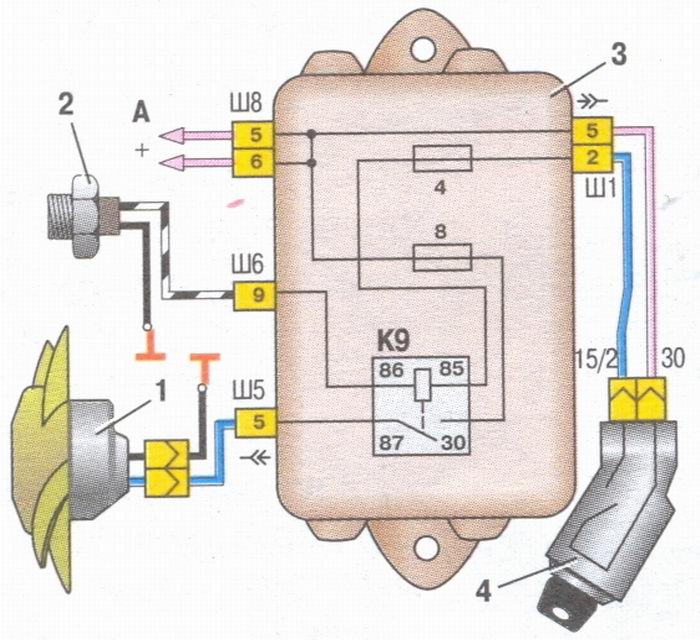

    Рис. 4. Схема включения электродвигателя вентилятора системы охлаждения двигателя на автомобилях ваз 2108, ваз 2109, ваз 21099 с монтажным блоком типа 17.3722
    А - к выводу «30» генератора; К9 - реле включения электродвигателя вентилятора; 1 - электродвигатель вентилятора; 2 - датчик включения электродвигателя; 3 - монтажный блок; 4 - выключатель зажигания

    Заметим что данная схема, с реле. На более поздних моделях девяток, изменили конструкцию контактов датчика, и вентилятор включался напрямую. Эта схема приведена ниже.











    система управления вентилятором радиатора

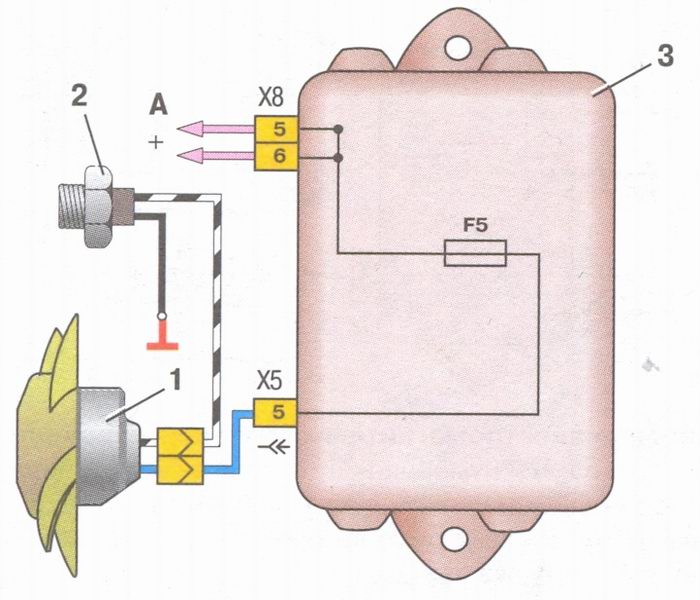

    Рис. 5. Схема включения электродвигателя вентилятора системы охлаждения двигателя на автомобилях ваз 2108, ваз 2109, ваз 21099 с монтажным блоком типа 2114-3722010-60
    А - к выводу «30» генератора; 1 - электродвигатель вентилятора; 2 - датчик 66.3710 включения электродвигателя; 3 - монтажный блок













    система запуска двигателя

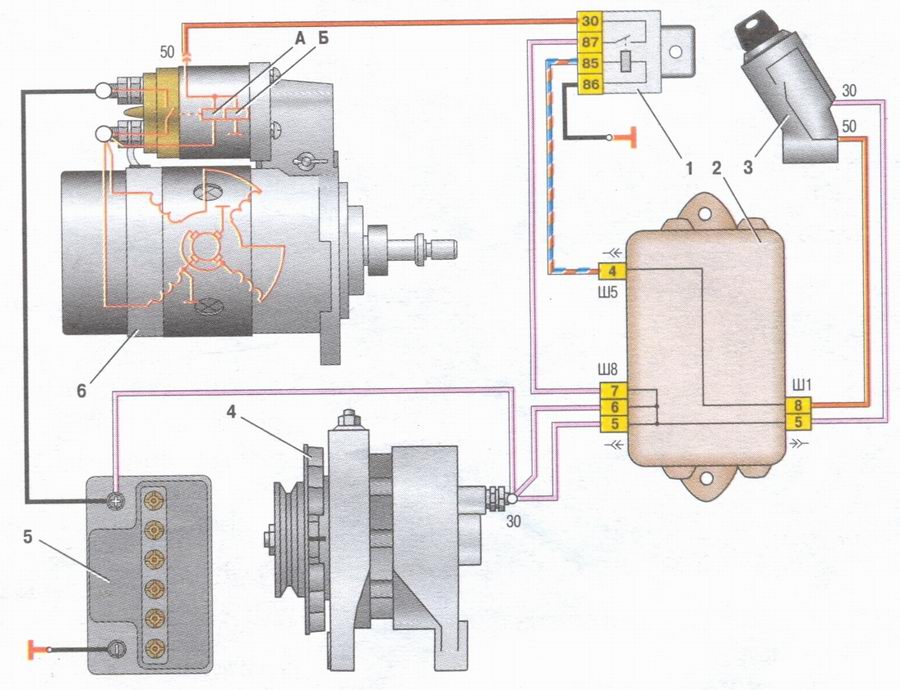

    Рис. 6. Схема соединений стартера ваз 2108, ваз 2109, ваз 21099


    А - втягивающая обмотка; Б - удерживающая обмотка; 1 - реле включения стартера; 2 - монтажный блок; 3 - выключатель зажигания; 4 - генератор; 5 - аккумуляторная батарея; 6 - стартер
