Квадр 4х4 на базе ОКИ (Sergey645)

    Квадроцикл с двигателем от ОКИ созданный Сергеем Плетневым. Интересна конструкция главной передачи, межколесных редукторов, и конечно впечатляет качество изготовления

    самодельный квадроцикл 4х4.





    Для начала как обычно краткие характеристики:

    • Длинна - 2300
    • Ширина(колеса крайние точки) - 1250
    • Высота - 1250
    • База - 1430
    • Дорожный просвет - 300
    • Двигатель - ОКА
    • максимальная скорость - 60 км/ч
    • колеса -Coordiant Off Road R15, диски - Шнив
    • амортизаторы - ОКА
    • межколесные редуктора - ВАЗ классика
    • ступицы - ВАЗ 2109



    Для увеличения скорости движения по хорошим дорогам, из КПП ОКИ выкинута стандартная главная пара и заменена на цепной привод.

    Вот как это выглядит в сборе:

    Цепная передача в КПП ОКИ

    А вот как по отдельности

    Цепной привод дифференциала


    А теперь, как обычно, рассказ самого автора о постройке этого аппарат. С оригиналом истории можно ознакомиться здесь и здесь .

    10 дек 2009
    Решился на это дело. Идеи давно витали в голове. Пока они витали, люди уже подобные вещи построили. Ну и после продажи багги денюжков немного появилось. Продал, решив что средства пойдут именно на следующий проект. Очень много проблем сразу отпало: где достать нахаляву, подешевле, обойдется проект без "сладкого" и т.п. Пошел и купил, что надо. Ну в меру средств, естесственно. Ну, хватит лирики...

    Теперь факты.
    Трубы водопроводные ВГП25х3.2 - 2 палки по 7.90м. 0.038 тонны. 30 руб. за кг.1.140 руб. сумма. На раму.
    Трубы водопроводные ВГП20х2х8- 2 палки по 6.10м, вроде 0.021 тонны. 30 руб. за кг. 630 руб.сумма. На рычаги подвески и пр.
    Сайлентблоки, гайки. болты и пр. Два моста 2101 задних б/у по 1500р. Кулаки 2108 в сборе с суппортами. дисками и пр., валы приводов 2108- все б/у-4000р.
    Новые: задние амортизаторы 1113 Ока, пружины передние Ока, чашки пружин, гранаты и пр.
    Короче пока на этом этапе:

    Начало постройки

    Начало постройки квадра 4х4

    Хорошо видны контуры рамы.

    Рама квадроцикла

    Задняя подвеска - обрезанный мост от классики, ступицы от 2109

    Подвеска и ступицы квадроцикла

    Конструкция задней подвески, простая и надежная.

    Подвеска крупным планом



    11 дек 2009
    Меня самого эта цепь угнетает. Вся надежда на то. что не колеса она крутит. а редуктора. Я б не парился этой переделкой. И давно бы может взялся бы за постройку, но визжать 4000 тыс. об/мин 40-45 км/ч до говен, ну не привлекает меня. Коробке звиздец придет, отцеплять привода редукторов и айда за трактором! Делаю по причине страха переворачиваемые редуктора, чтобы вернуться на стандартную коробку и тракторную тягу. Заварить центральный дифер, потерять накат- тоже не прельщает. Но вариант этот остается в запасе. Пока в голове схема такая: в заднем редукторе заблокировать саттелиты наглухо, центральный дифер свободный, раздельные тормоза на перед и зад(перед ручной. задний ножной). При пробуксовке одной из осей подтормаживать её. На передок хотелось бы "квайф" воткнуть.

    16 янв 2010
    Я сместил двигатель влево, чтобы уменьшить углы шрусов. Можно впоследствии сменить внутренний шрус на наружний, если угол держать не будет. Первый признак тяжелой работы шруса- нагревается в процессе работы и очень сильно. На первом квадре у меня так было, пока не развалился. Заменил на наружний шрус- о,кей! Двигатель сместил еще для того, чтобы карбюратор справа не торчал. Имею желание поставить из-за компактности один мотокарбюратор. Вчера наконец-то появился аргонщик. Варил корпус кпп, мною немного попиленый. Цена вопроса-800р. Заварил пропиленую дырку и приварил с другой стороны кусок от другой коробки, откуда шток выбора передач будет выходить. Теперь он у меня с двух сторон торчать будет. Шток самодельный точеный, шлифованый.

    Я доработал механизм выбора передач. Теперь шток фиксированно остается в 3-х положениях: для включения 1 и 2 передачи, 3 и 4, задней. Так вот есть мысль справа на шток сделать рычаг выбора этих положений, а слева включение передач. По опыту передвижения по местности, где я на самоделках обитаю, двух скоростей мне для движения вполне должно хватить по нормальной дороге. Это будут 3 и 4 передача. 1 и 2 типа пониженные для трудных мест. Ну а задняя- есть задняя. Т.е. слева делаю педаль для осевого перемещения штока. А справа для радиального- рычаг. Но это если с передаточными все попадет. Вот как-то так.

    Опора двигателя, передние стойки.

    Подушки двигателя квадроцикла

    Выточен и отшлифован новый, удлиннынный шток переключения передач

    Привод переключения передач

    КПП с новым штоком установлена

    Виден шток переключения передач

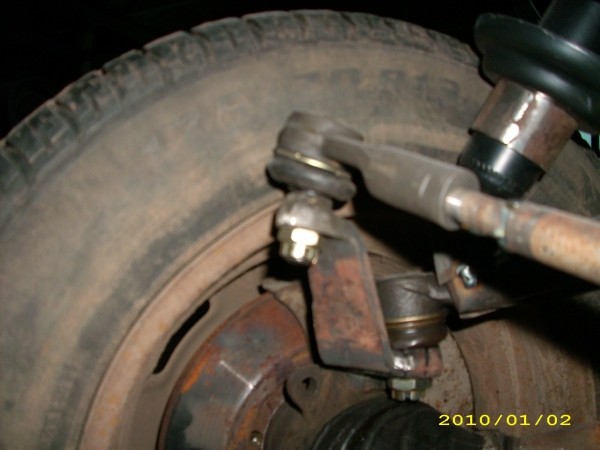

    Поворотный кулак от 2109, рулевая сошка самодельная из пластины 8 мм

    Крупный план поворотного кулака

    10 мар 2010
    Вообщем, покатался немного. Мелкие косяки и неудобства не в счет. Теперь о главном. Мосты работают. Гл. пара в коробке тоже.(Все пока. Надеюсь, долго будут работать). Это радует.
    Теперь о грустном. . Я имел желание сделать переключение передач таким:
    1 и 2 передачи- пониженые.
    3 и 4 передачи- основные для трогания и движения. Что вполне должно было бы хватить для моих условий. Сужу из опыта движения на первом квадре. Максималка в районе 50-60 км/ч.
    И задняя.
    То есть три положения штока выбора передач, включаемые вручную. Они у меня сделаны и фиксируются.(Переделан механизм выбора передач).
    Ногой уже включаю одну из двух передач на выбранном режиме. На задней-одну, естесственно.
    Так вот тут облом по передаточным получается. На 3 передаче, в принципе, я съезжаю, но скорость великовата, соответсвенно меньше тяги. 4 же передача сближена с 3-ей.(Ну такие передаточные у стандартной коробки!). Вообщем, не совсем устраивает. И это на жигулевских колесах. Желание есть поболее поставить, что еще более усугубит ситуацию. Трогание нормальное на 2-й передаче, но это другой режим!!! Переделывать все ряды в коробке надо, но это сразу отпадает. Нереально для меня!!! Напрашивается ручка сбоку. А не хотелось. Ставить в коробку стандартную пару -не втыкает передвижение 40 км/ч на бешеных оборотах движка. Но остается запасным вариантом. Короче, весь в мыслях...

    Завершение предварительной сборки квадроцикла

    Предварительная сборка квадроцикла

    Вид с другого ракурса

    Перед первым выездом

    И еще одна фотка

    Квадроцикл перед выездом

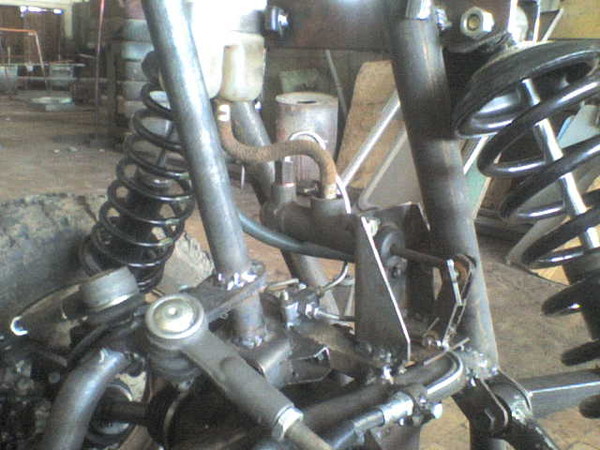

    Передняя подвеска, виден рулевой вал и тяги

    Рулевой вал и тяги

    16 мар 2010
    Григорий подсказал как сделать кулису для переключения передач рукой. Сделал пока как у него. Буду пробовать так переключать. Сегодня график расходов на строительство скакнул резко вверх на 14 пунктов(со скидкой):

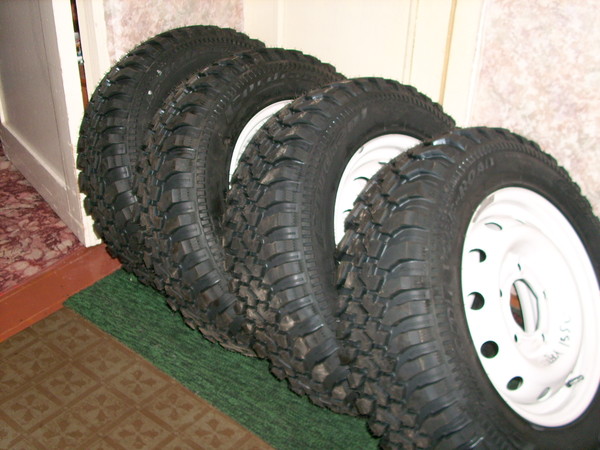

    Внедорожная резина, не совсем правда для квадроцикла

    Новые колеса

    17 мар 2010
    Резина Cordiant оff road 205/70-15. Диски Шнива. Всё новое. Наружний диаметр шины по рулетке примерно 650-660 мм, ширина 210 мм. Понимаю, что это не то, что доктор прописал для квадра, но наиболее приемлимый вариант из доступных. Долго я на неё тоже облизывался.
    Георгий, глушителя нет. Хочу делать как на первом квадроцикле. Работает тихо и приятно. Но буду благодарен за чертежик. Никогда не помешает. Попутал, извини. имя. Постоянно путаюсь в таких именах.

    22 мар 2010
    Ножной тормоз работает идеально, ничего не мешает.
    Затоварился смолой, стеклотканью и пр. Гну арматуру под болван. Буду ваять образ облицовки. Что получится- не представляю. Для меня это не пройденная стезя.

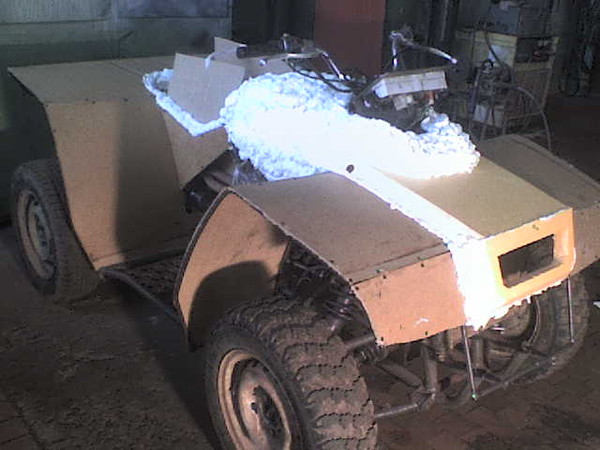

    Начало создания матрицы для облицовки квадроцикла, материал - картон и монтажная пена

    Изготовление матрицы для обшивки квадроцикла

    Предварительная подгонка матрицы

    Прикидка первоначальной формы

    Матрица уже покрыта разделительным слоем

    Болван практически готов

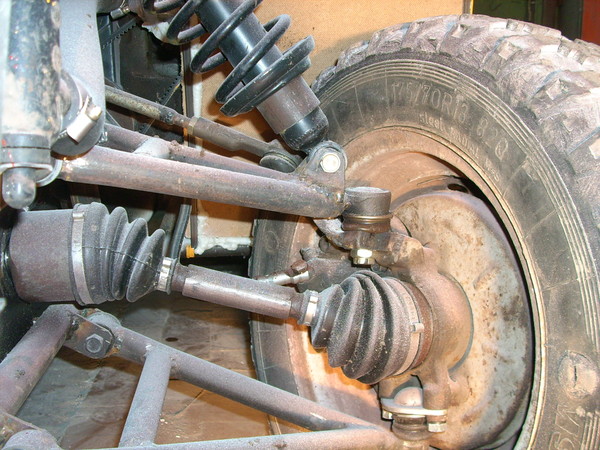

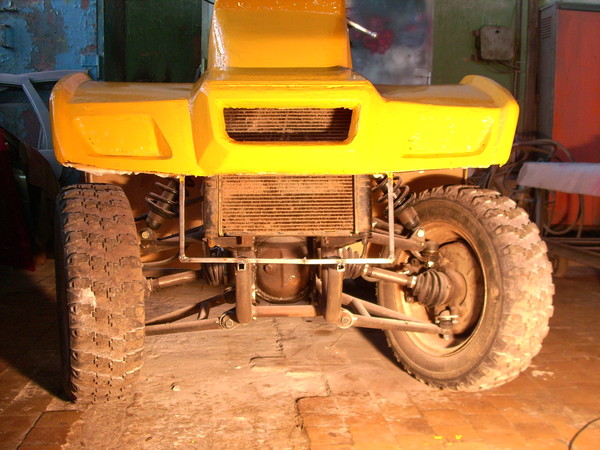

    Передняя подвеска в сборе. Снизу - родная шаровая 2109, сверху - рулевой наконечник УАЗ

    Передняя подвеска в сборе

    Вид сбоку

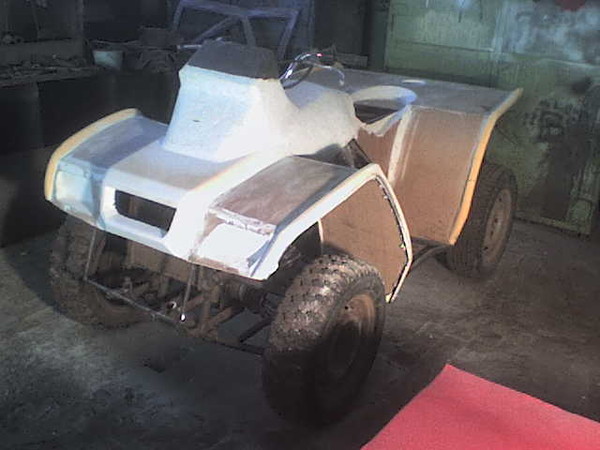

    Уже видны контуры будущего квадроцикла

    Матрица практически готова

    Классическая фотография 3/4

    27 мар 2010
    Руль от мотоцикла "Минск". Старенький мотоцикл жены раздербанил. 22 мм. Хотел покрепче на 24 от "Урала"- не нашел. Делаю на работе. А поскольку работы у автосервисменов намного поубавилось- хватает на хобби. Денег, конечно, не хватает. Во всем поддерживает меня семья. А это главное!

    21 апр 2010
    Выклеиваю на целом болване детали по-очереди. Слепил задние крылья и часть подсиденья. Потом начал клеить передок. Сейчас оторвал с небольшими усилиями задние крылья и часть подсиденья- первая деталь. Если целиком сниму передние крылья, морду с местами для фар и тоннель под приборку- вторая деталь будет. И третья деталь- фальшбак и часть подсиденья потом выклеивать начну. Крылья- крыльями, а средняя часть планируется быть быстросъемной для доступа к двигателю. Смола 10 кг кончилась. Чуть не хватило на передок. Расход приличный. Докупать поеду. Всё равно утолщать мне кажется придется детали. Внутри вполне так гладенько задок получился. Доработать чуток и матрица получится. Но не потяну я с матрицей заморачиваться. Сил, желания клеить и финансов остается всё меньше. На запас болван должен под рукой остаться. При снятии задка по-крайней мере внешне он почти не пострадал.
    По поводу материалов и технологии- как я понял, это целая наука. Изучать её глубоко у меня нет ни сил, ни времени. Так что, что выйдет- то и выйдет. Спасибо за поддержку!

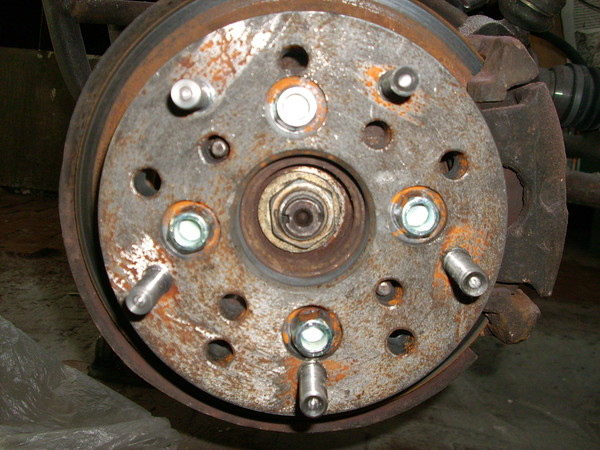

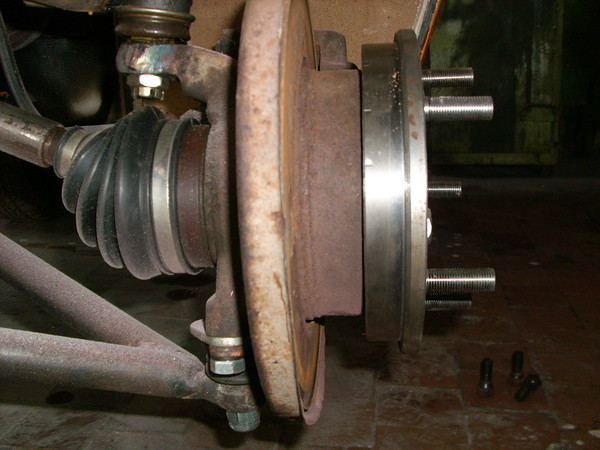

    Для установки колес от Нивы на ступицы ВАЗ 2109 пришлось изготовить переходники

    Переходники на диски от Нивы

    Тот же переходник - вид сбоку.

    Переходники под диски от Нивы

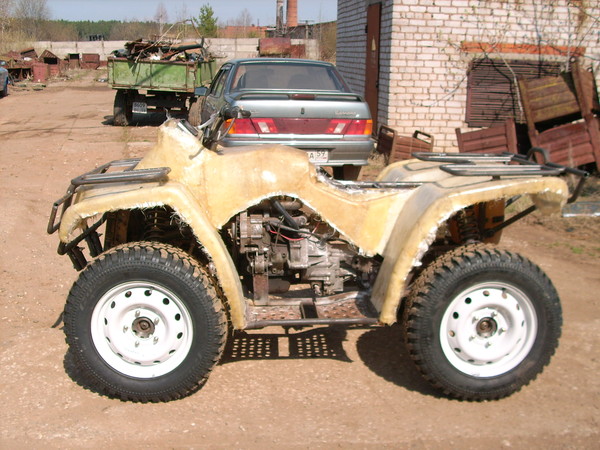

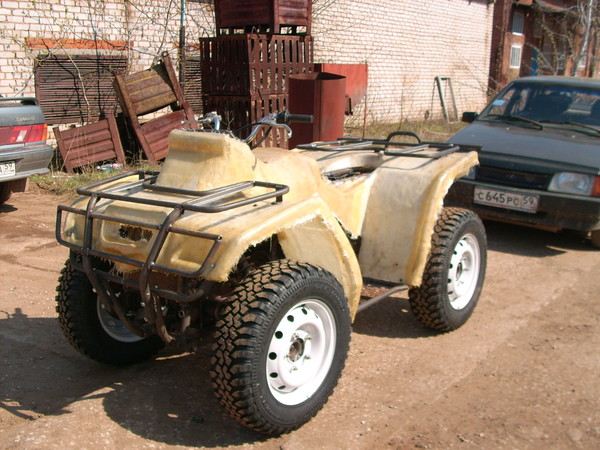

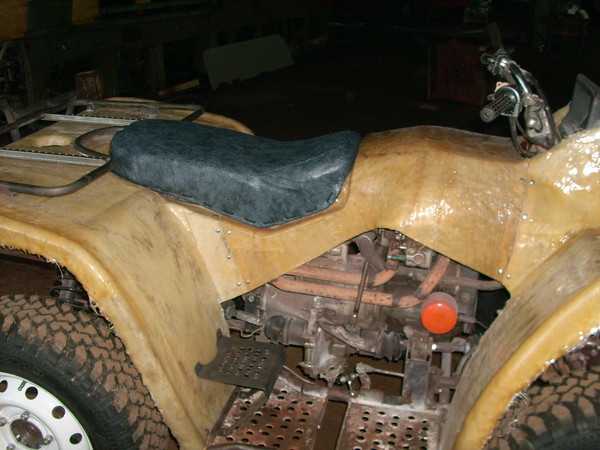

    Свежеизготовленная облицовка

    Облицовка квадроцикла

    Облицовка квадроцикла

    Маленькая подножка для пассажира

    06 май 2010
    Габариты мм: длинна, ширина(колеса крайние точки), высота- 2300, 1250, 1250. База мм: 1430. Дорожный просвет мм: 300.
    Высота по сидению неизвестна, поскольку оно самое ещё не готово.
    Глушитель двухкамерный, самодельный. Середина облицовки будет крепиться саморезами к пер. и зад. части(в планах).
    Оптика подходящая не попадается в магазинах. По резине я уже писал.
    Romich Заезжай.

    12 май 2010
    Сергей, саму матрицу использую как облицовку. Когда начал клеить, подумал что второй раз меня не заставишь этим заниматься. Но ко всему привыкаешь. В принципе, муторно, но терпимо. Даже не соблюдая полную технологию(отжиг стеклоткани, ваккум и пр. сложности) формой изделия и его крепости я доволен. Смола только карман опустошает. Стеклоткань- копейки. Вот еще предстоит обрабатывать поверхность. Пока тоже не познанный этап работы со стеклопластиком. Работа, короче, очень кропотливая, но результат, я думаю, будет стоить того. А на счет что все просто: люди, наблюдающие за мной последние месяцы, охреневают и задают один вопрос "Как у тебя терпения хватает?".

    Квадроцикл разобран для покраски

    Квадроцикл разобран для покраски

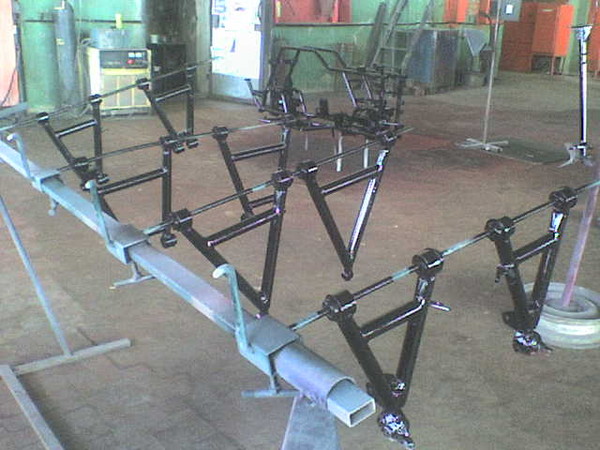

    Покраска рычагов

    Рычаги тоже красятся

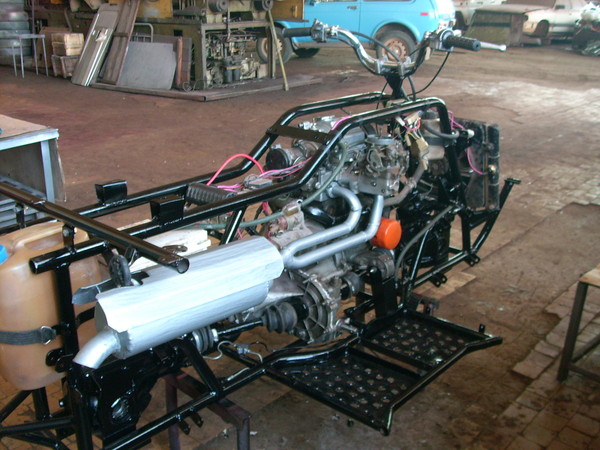

    Сборка квадроцикла

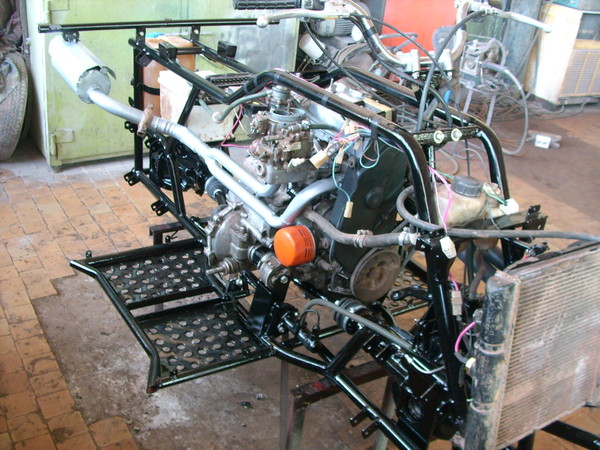

    Двигатель с навесным смонтирован на раму

    Основные элементы уже установлены.

    Вид с другого бока

    Готовое изделие

    Завершенный квадроцикл

    Выглядит, как с завода!

    Завершение постройки

    Вид сзади

    Построенный квадроцикл - вид сзади

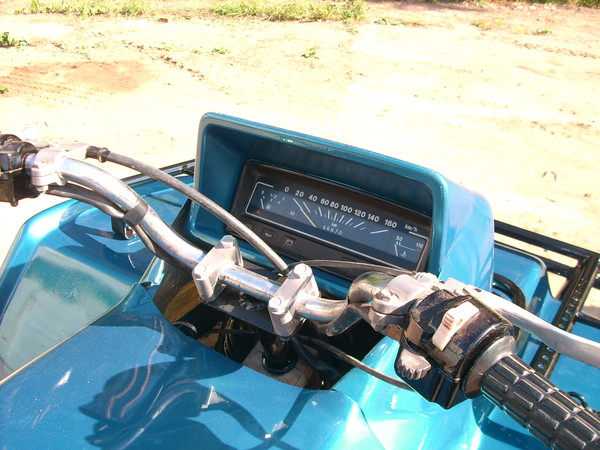

    Приборная панель от ОКИ

    Приборная панель от ОКИ

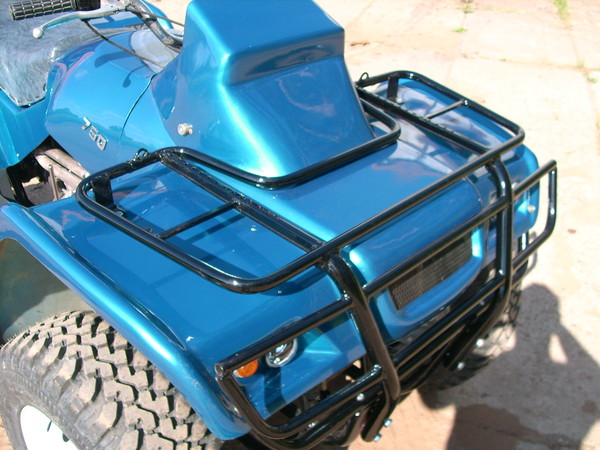

    Передний багажник квадроцикла

    Передний багажник

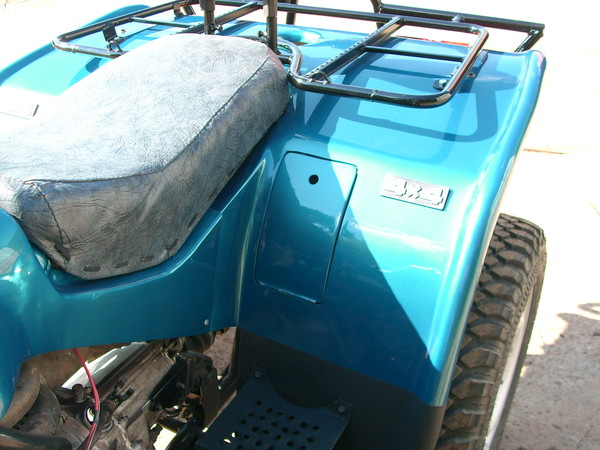

    И даже шильдик 4х4!

    Задний багажник квадроцикла

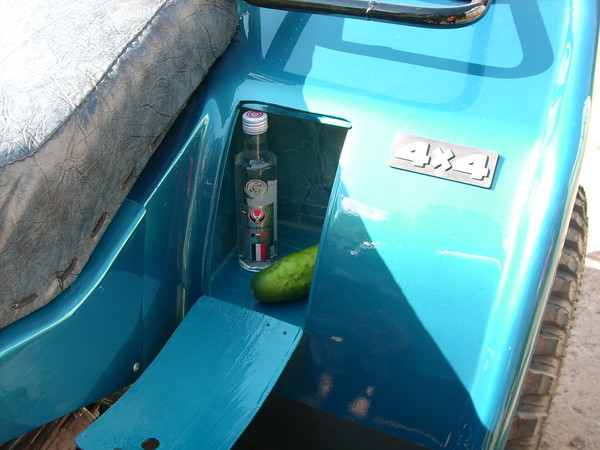

    Походный инвентарь в секретном ящичке

    А вот и секретный ящичек!

    Автор на своем коне

    Автор и владелец на своем коне
