Чертежи и модель багги Sergey 645

    В новом разделе первым делом выкладываю весьма популярную машинку от Сергея Плетнева (Sergey645). Машинка сделана на базе ОКИ, весьма симпатична и обладает неплохими характеристиками.

    Багги на базе ОКИ



    Чертежи этой машинки опубликованы в журнале "Моделист-конструктор" №1 за 2010 год. Однако при попытке построить модель по журнальным чертежам выяснилось что они мягко говоря не совсем корректны.

    Нельзя сказать что эта машинка без недостатков, но она красива и неплохо катается!

    Прилагаются трехмерные модели построенные по чертежам автора и журнала "Моделист - конструктор". Не могу гарантировать что они лишены ошибок, или в точности соответствуют оригиналу, но тем не менее их вполне можно использовать как ориентир при строительстве.

    Более полное описание машинки находится на нашем сайте

    История постройки с комментариями автора - у нас на форуме.

    В конце статьи есть 3D модель рамы и основных узлов подвески багги, а пока чертежи, опубликованные в журнале Моделист - конструктор. Построить раму в 3D по этим чертежам не удалось :) так что проверяйте размеры.

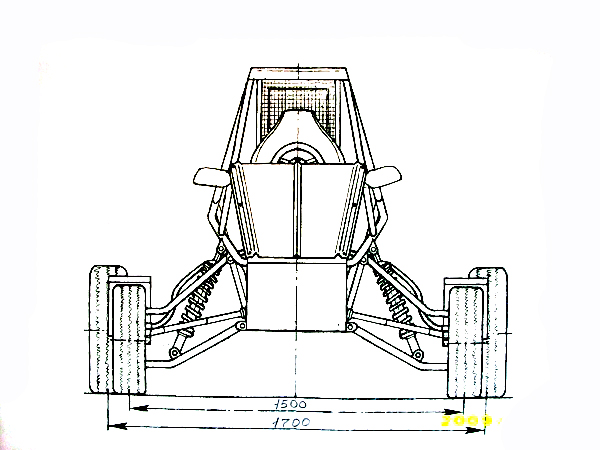

    Вид спереди:

    Чертеж багги, общий вид

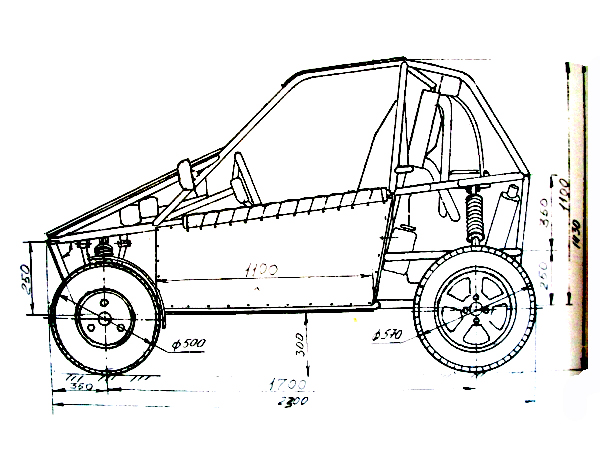

    Вид сбоку:

    Чертежи багги, вид сбоку

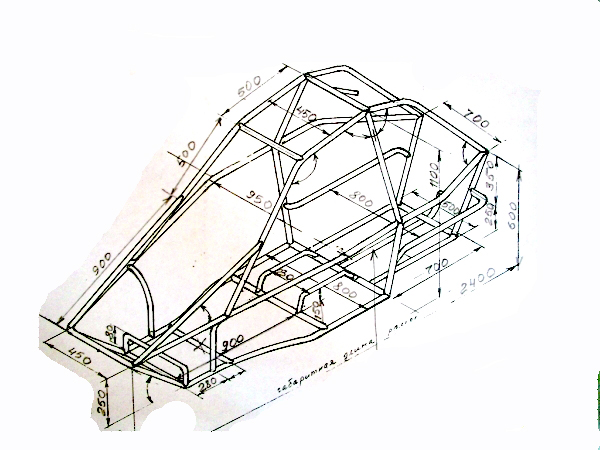

    Чертеж рамы:

    Чертеж рамы багги

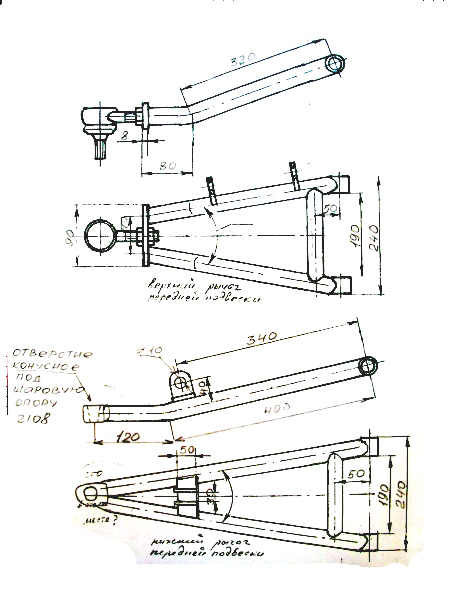

    Чертежи передних рычагов:

    Передние рычаги багги

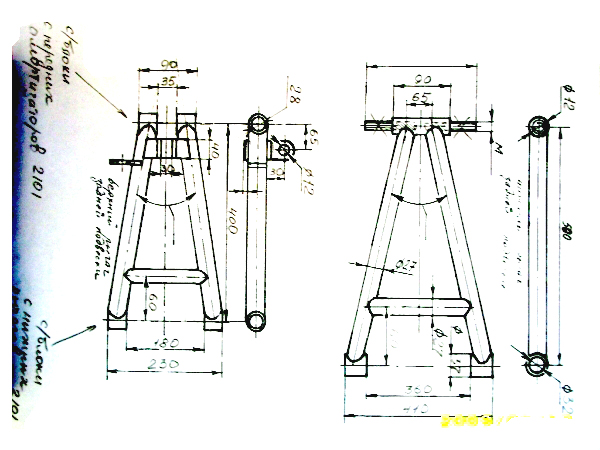

    Задние рычаги багги:

    Чертежи задних рычагов багги





    Сборка рамы с подвеской


    Сборка рамы багги с подвеской

    Рама

    Рама багги

    Передний верхний рычаг

    передний верхний рычаг багги

    Передний нижний рычаг

    Передний нижний рычаг багги

    Задний нижний рычаг

    Задний нижний рычаг багги

    Задний верхний рычаг

    Задний верхний рычаг багги

    Сиденье - ковш

    Сиденье - ковш для багги

    Диск колесный ОКА (основные размеры соблюдены, внешний вид - фантазия)

    Диск ОКА
