Квадроцикл 4х4 на базе ОКИ

    Полноприводной квадроцикл который создан специально для езды по бездорожью. В конструкции использованы узлы и агрегаты от великого множества техники - от ОКИ до Мицубиси.

    квадроцикл 4х4





    Немного о самом квадроцикле:

    • ширина 1550
    • база 1600
    • высота по рулю 1300, по седлу 900
    • клиренс 430
    • масса ~ 400 кг
    • двигатель ОКА
    • редукторы на осях - Мицубиси РВР
    • ступицы и кулаки перед и зад - Нива
    • привода - Нива + 2108
    • подвеска перед и зад - на А-образных двойных рычагах
    • упругие элементы спереди - торсионы, сзади - пружины
    • гидроусилитель руля - переделанный от Субару
    • межосевой дифференциал заблокирован
    • межколесный дифференциал сзади заблокирован

    Ну а теперь история постройки, рассказ будет весьтись от лица автора - Чатланина . Следует учесть что аппарат постоянно дорабатывается и видоизменяется.

    05 фев 2009
    да, дело идет понемногу....жаль ,что все строительство происходит по вечерам после работы и по 3-4 часа. Жду некоторые токарные заказы, многое тормозится , отдавал заказ токарю со старого места работы, а это другой конец Москвы. Переехал на новое место работы, теперь ищу поблизисти токарей и прочих нужных людей.

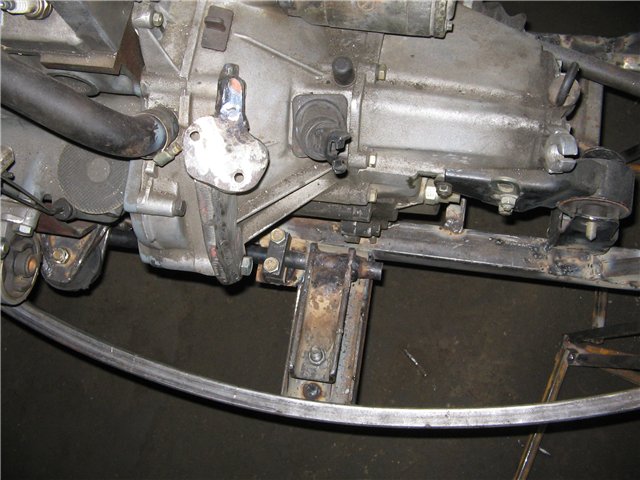

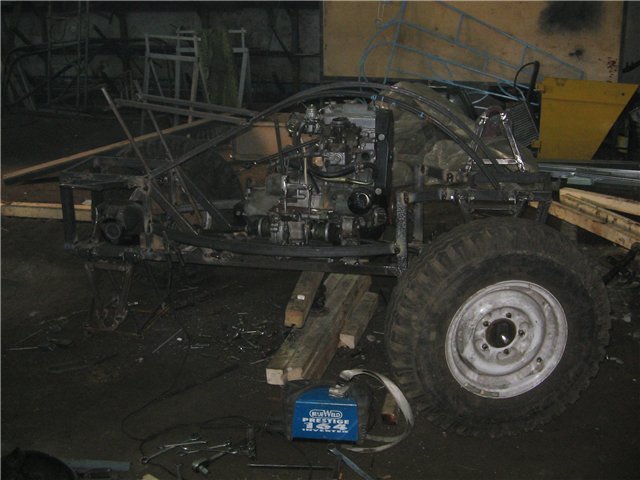

    рама и компоновка квадроцикла

    Вид спереди

    квадроцикл вид спереди на двигатель и подвеску

    07 фев 2009
    труба Ф21х4. Если рычаг с диагональными распорками-усилителями сварить думаешь слабовато будет?
    вчера заехал в магазинчик при МС в очакове, померили (тетка мерила)трубу под сайлентблоки - говорит Ф32....купил....ехал на машине немного поломался, потом стоял ждал человека и тут решил сам померить, благо штангель был. Вообшем оказалось внутренний Ф35, куда она мне такая. Привез обратно в магаззин , отдал. Низнаю как она там мерила, или с заусенцами померила...вот так лопухнулся. Прийдется на рынок переться. на металлобазае покупать - полдня уйдет нафиг...

    08 фев 2009
    Объехал кучу рынков сегодня в поисках трубы внутр Ф32. И везде как одна, только на 35.... Блин из-за метрового куска трубы тащится на металлобазу и стоять в очередях....ууууу

    08 фев 2009
    по 2 на рычаг, 4 рычага в подвеске ... итого 16 штук.
    Завтра, если получится вырваться с работы, попробую заскочить на М.С. в карачарово, может будет нужная труба(в каталогах вроде есть). Еще мужик на рынке сказал - ежай на газпромовскую металлобазу. Там трубы под газ продают, бесшовники и толстостенки..., а вот где эта база х.з(он сказал ,что их только две в Москве, а где нет...). Ну или к токарю пойду.
    Про токарей, блин....отдал в прошлую пятницу чертеж переходника окашрус-фланец редуктора митсубиси рвр...в эту пятницу заскочил узнать как дела....ребята говорят тащи гранаты все сделаем и приварим, и отцентруем, и отбалансируем...карданщики блин. Говорят делать тяп-ляп не будем....

    15 фев 2009
    Под правую руку. Ворос интересный, но скорости не такие уж и большие, макс 50км на 4й. Да еще у меня можно будет без проблемм трогаться с третьей( два редуктора - один в кпп, второй на на колеса). Думаю что особая дерготня ручкой кпп не потребуется, а вот игра со сцеплением...выжал сцепление, остановился, выключил скорость... первые две вообще тракторные получатся....
    Ну вообщем это еще открытый вопрос и скажу чесно я его еще полностью непрорабатывал, когда до этого дойдет....тогда буду мудрить...
    В пятницу вечером собрал первый рычаг подвески...
    Завтра, если не забуду, возьму фотик на работу...

    27 фев 2009
    Система работает так:
    Имеем штатную рулевую - редуктор, тяги ... рулевой вал и колесо рулевое. Берем рулевую рейку, я брал от тайоты на разборе. Точнее не рейку, а гидрораспределитель с нее(рейка с гуром) который снимается разборная рейка), обтачиваем шестерню, которая саму рейку варочеет...и насаживает туда карданчик или еще что, кому как. Эту хрень ставим в разрез рулевого вала, у меня стоит как карданчик к редуктору. Причем связь остается жесткой на 100%, как и штатный вал. Про насос ГУРа и так понятно.... Далее ставим на рулевую тягу или, как я сделал у сеябя, приварил к сошке еще одно ухо...гидроцилиндр. Одной стороной к раме, другой к тяги. Про гемор с вымерение рабочей дли писать не буду, это у всех по разному...
    вообщем схема эта часто используется на грузовиках, ГАЗ 66 например. Даже на волгах 3110 так делали первые гуры. кстати с нее и ставил гидроцилиндр, стоит 300руб.
    Эта конструкция хороша тем, что затраты по деньгам : 1500р рейка(можно пристроить и волговский распределитель - стоит тоже 300р, но поискать прийдется), 500р насос, 300р гидроцилиндр, шлангти два по 200р и + токарные работы - переходники для штуцеров2-3 штуки еще рублей 200 .итого около 3000 рублей. Штатный уазовский стоит от 12000руб
    При этом имеем гидроусилитель не изменяя конструкцию штатной системы, афигенный рулевой демпфер(что очень важно для оффроуда с большими катками), достаточно надежный узел при отказе которого для дальнейшего движения достаточно снять ремень с насоса(чтоб насос не спалить), или накройняк масло слить....
    На уазбуке много про этот гур написанно.

    Так что вот можно такую схему реализовать, укоротив цилиндр до нужных размеров, для компактности и чтоб жидкость его успевала заполнять при повороте руля (руль-то мотоциклетного типа будет)....
    но до этого еще пока ...строить и строить....

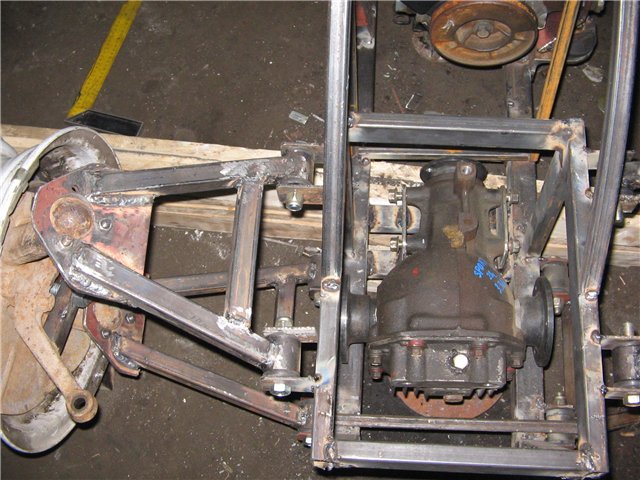

    Вот что настроил на сегоднешний момент..., переднюю подвеску доделал. осталось упругие элементы типа стойка приладить....
    раму немного перестрил...

    максимальный ход в верх... общий получился 290мм, клиренс при максим в низ получается 450мм - на штатных уазовских колесах

    подвеска квадроцикла 4х4

    квадроцикл 4х4

    привода квадроцикла 4х4

    квадроцикл 4х4

    13 апр 2009
    приобрел ураловские пружины всборе с амортезаторами. Установил на переднюю ось по 1 штуке на колесо. Как снял с козлов квадр сразу упал на "колени", при этом пружины сложились до упора. Поставил по две на колесо - держат, но когда я сажусь на него верхом и перемещаю свой вес ближе к рулю то происодит почти тоже самое! Что эта за хрень такакя. на данный момент он не может весить больше 250 кг! Да, задок пока на козле стоит, может поэтому весь вес на перед переходит. ....в итоге сделал торсионную переднюю подвеску. В качестве торсионов использовал штангу стабилизатора от классики, немнного ее перехимичив. По одной штанге на колесо и продольно их расположил. Сделал регулировку по высоте подвески и жесткости с помошью рычага и болта(как на торсионных подвесках) - держит отлично, хода тоже меня устраивают! Думаю может и задок так же слделать. Вопрос в том, а не лопнут ли они? место сварки прогрел до красна, т.е. сварка имеет не поверхностую прокалку.... испытания покажут. Жду токоря, когда будут готовы валы привода колес.
    Фотки поже ,как до работы , точнее цеха, добирусь....

    29 май 2009
    передняя и задняя подвески абсолютно одинаковы! Даже в задней подвеске я использовал поворотные кулаки от нивы. Я взял чертежи подвески нивы, проанализировал их, расчитал длину рычагов исходя из чертежа.....и сконстралил свои. части передней и задней подвесок максимально унифицированны и взаимозаменяемы.на задней подвеске Сход - регулируется тягой рулевой, она крепится к раме. Можно замутить подруливание, она же как третий рычаг... развал - я регулировал ушами - крепежем сайлентблоков. Центра привода и сайлентов нахобятся практически на одной прямой. Привод вымерял по месту. Есть вякие касяки и прочее, что доводится на коленке при помощи сварки и болгарки.
    На сегоднешний момент закончил трансмиссию, доделываю внешний каркас.
    Сделал гидравлический привод сцепления , вместо тросика как на оке, работае отлично и очень мягко.
    еще очень много чего нужно сделать.
    Но уже стоит на колесах .

    квадроцикл 4х4 на колесах

    квадр встал на колеса

    29 май 2009
    передняя и задняя подвески абсолютно одинаковы! Даже в задней подвеске я использовал поворотные кулаки от нивы. Я взял чертежи подвески нивы, проанализировал их, расчитал длину рычагов исходя из чертежа.....и сконстралил свои. части передней и задней подвесок максимально унифицированны и взаимозаменяемы.на задней подвеске Сход - регулируется тягой рулевой, она крепится к раме. Можно замутить подруливание, она же как третий рычаг... развал - я регулировал ушами - крепежем сайлентблоков. Центра привода и сайлентов нахобятся практически на одной прямой. Привод вымерял по месту. Есть вякие касяки и прочее, что доводится на коленке при помощи сварки и болгарки.
    На сегоднешний момент закончил трансмиссию, доделываю внешний каркас.
    Сделал гидравлический привод сцепления , вместо тросика как на оке, работае отлично и очень мягко.
    еще очень много чего нужно сделать.
    Но уже стоит на колесах .

    крепление торсионов

    23 июл 2009

    Я сегодня тестил своего зверька. прет как танк... Даже немного подзасадить умудрился :-))) нужно что-то с тормозами додумывать, тяжеловато проодавливается педалька. А вообщем все нармуль. Подвеска работает, по кочкам идет хорошо. Немного к гидрачу привыкнуть нужно. коробку(дифер ) заварил нафиг. ЛСДшка в мосте чето хрено работает - поставлю ее вперед, а передний в зад и заварю навиг. поже фотки выкину...

    19 авг 2009
    Первый пробный старт был еще в начале июля. Моторчик работает отлично. Тогда еще в коробке дифер был не заблокирован и при резком газе квадрик козлил и свистел уазовской резиной...страшновато было...Потом заварили дифер,козлить перестал. Я его даже уже засодить умудрился в куче камней и песка - вперед уже ехать не хотел, только назад. Задней блокировки нехватало....и передней тоже...
    Вчера поменял редуктора местами - вперед поставил с лсд(т.к. от нее толку мало), а на зад передний(предварительно заварив дифер). Они у меня взаиозаменяемые (одинаковые).
    Практически по всем размерам сходится с Ямахой Рино, вот только вес у меня поменьше и колесики по более...и клиренс соответственно на полном ходу рычагов вниз(мах ход в низ) 420мм.
    База 1600, ширина по краям колес 1300, высота по рулю 1300, по седлу 900. Полная длина по кузову 2200.
    Лебеда у которой без блока заявленно 250 кг на подъем, хоть и тяжело, но от земли его отрывает. Вес где-то около 350 кг получается. Это так на вскидку. Колеса тяжелые очень -80-100 кг.
    Вот еще сегоднешние фотки...тоже с мобильника. Фотик далеко переть, да и забываю про него постоянно...

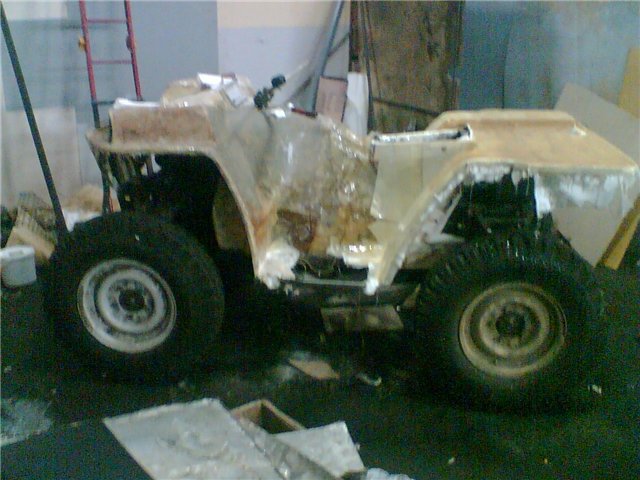

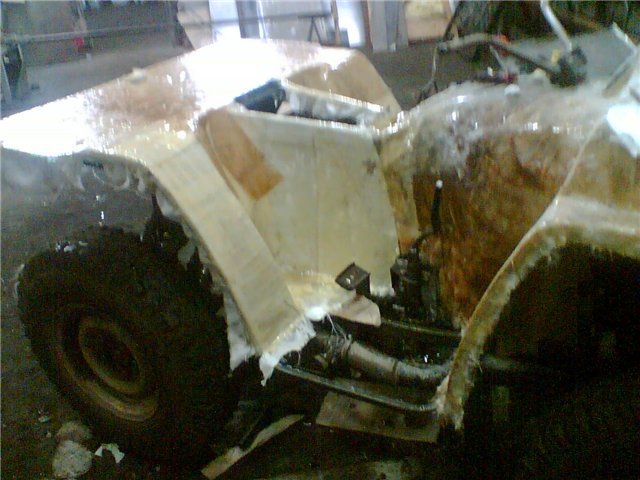

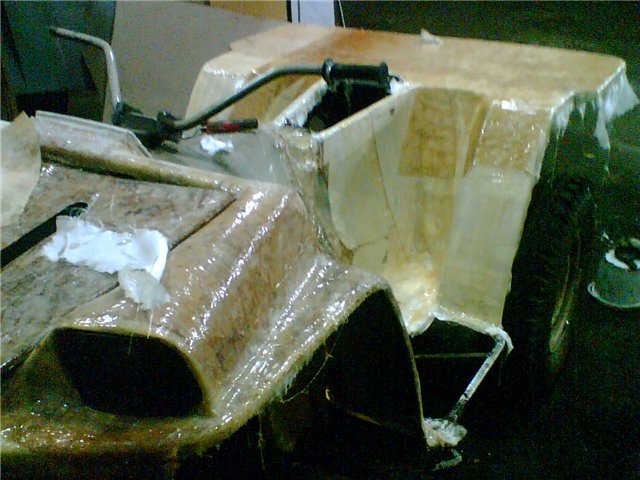

    Так сказать осваиваю стеклопластик..
    Тут буквально 1-2 слоя слеклоткани, поэтому просвечивается картонный каркас -подложка(задняя часть)

    оформление квадроцикла стеклопластиком

    облицовка стеклопластиком

    внешний вид квадроцикла

    20 авг 2009
    Максималка думаю не боьше 60 будет..., но мне и столько особо не нужно. Передачи переключаются ручкой, все четко работает, потом фотку сделаю.
    Редуктора стоят по 3000и 5000 с лсд - но это говно, она почти не работает - только для снега.... Привода всборе стоят по 1500+ НИВСКИЕ НАРУЖНИЕ ГРАНАТЫ И палки + нарезка резьбы на палках и втулка-гайка соединитель... вообщем привод каждый вышел около 2000 р Эо самые дорогие запчасти - все остальное по мелочевки. Редуктора от митсубиси рвр. В редуктор вставленна маленькая полуось, а к нейприкручивается привод на 3х болтах - очень удобно снимать привод!
    Торма без вакуумника. Сделал из главного цилиндра сцепления и двух нивских супортов. На супортах объединил цилиндры под один шланг(на ниве они раздельно работают) теперь ка на шевролениве. Тормоза пока что только на заднюю ось,но через трансмиссию тормозит и передок.
    цеплние гидравлическое, состоит из классического ГЦС и РЦС. Приводится в действие педалькой слева(временно снята для возни со стеклопластиком , но есть желание сделать на руль).
    С заваренным дифом еще не ездил. Но на Мерсе гелендвагене со 100% блокировками катался, прет как танк, но немного хуже рулится(машине проще прямо ехать), но у меня передок свободен. Точнее там лсд, но она совсем немного блокирует. Так что должно быть все в норме!
    Со стеклопластиком - самое поганое это воздух! нужна хорошая стеклоткань. У меня кончилась , осталась снятая с труб(не сперта) -она пропитана чем-то, и лчень хреново ложится....
    Вообщем как-то так.....

    11 окт 2009
    По весу, по предварительным расчеиам около 400кг получается, причем самое тяжелое это колеса...
    база 1600, по краям было 1300, но сейчас поставил другую резину и полчилось где-то 1400...
    На первой скорости лезет в стенку,хотя тяжеловато...а на второй можно и трогаться и вполне резво гонять...ну третью еще не приходилось включать -негде разогнаться так...
    Думаю может редуктора с большими числами поставить....

    25 окт 2009

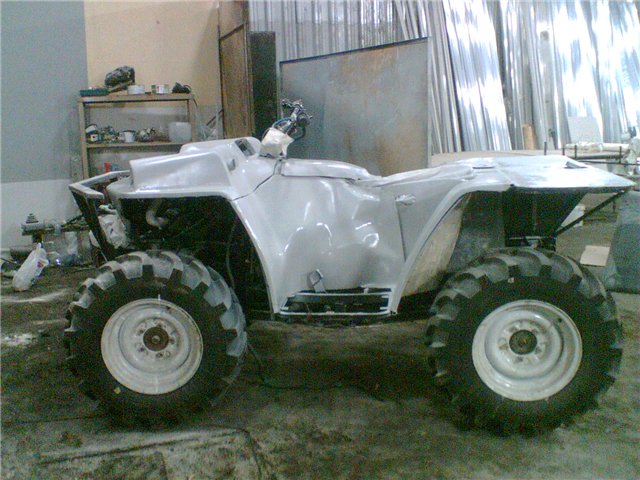

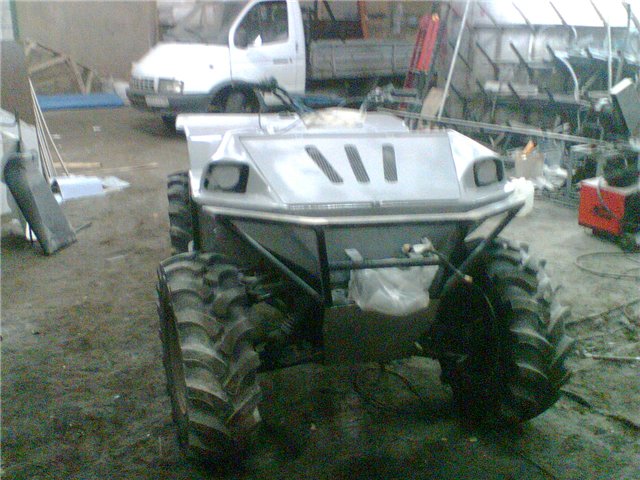

    Загрунтовал... Вылезли небольшие косяки по подготовке... Подправлю и красить....
    Примерка злой резины. пришлось расшивать диски до 8", и то маловаты немного - резину горбит...

    кввадроцикл перед покраской

    квадроцикл готов к покраске

    квадр перед покраской

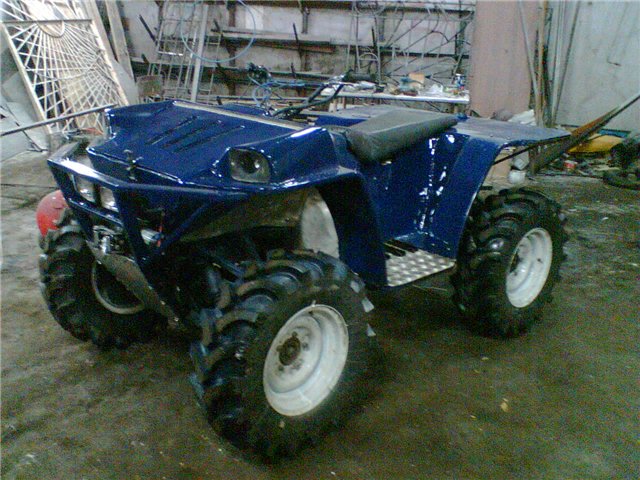

    09 ноя 2009
    Тест драйв в выходные показал, что проходимость у аппарата достойная - практически свободно идет по болоту, где уазка на 35" колесах висит на мостах... Но и вылез первый косяк - слабым местом оказался цилиндр гидроусилителя от волги 3110, согнуло и обломило шток диаметром в 10мм...надо потолще... Добираться до газельки пришлось без гидроча - на этих колесах достаточно тяжело. Но ехать можно. На третьй передачи, 4-ю стало страшно включать, по данным GPS была достигнута скорость в 35 км/ч - на лесной дороге с небольшой колеей....можно и больше.... 2-х взрослых мужиков тащит без проблемм, как и одного, единственное, немного пробивает заднюю подвеску на больших кочках. Нужно будет подобрать другие пружины и увеличить ход подвески...
    Вообщем тест-драйв особо неудался - т.к. техника быстро отказа и небыли выявленны остальные недоработки....жаль. Дальше не смог его погонять т.к. не взял родной оковский ремень генератора, чтоб отключить гидрачь( а то погорить нафиг), вообщем из-за этого и ....все..

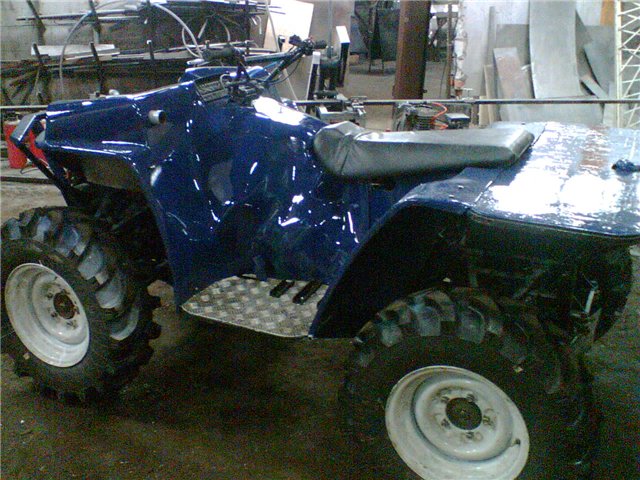

    квадроцикл готов к выезду

    квадр готов к испытаниям

    квадр перед поездкой

    14 ноя 2009

    Была взята рулевая рейка с гидроусилителем. От рейки берем распредилитель(золотниковый узел)и проходной гидравлический цилиндр. Цилиндр делается непроходным - заваривается с одной стороны и соотв обрезетсяшток....
    Изначально я брал цилиндр от гироуслителя волги 3129-3110с раздельной схемой (т.е. с силовым цилиндром). Но на испытаний шток могнуло и он сломался (Ф штока был около 7 мм), хотя на уазке тягает 36" колеса. Согнуло из-зи того, что неправильно сделал шарнир. Получился нежелательный рычаг, который давал перекос - от чего и согнуло...
    В среду купил самую дешевую рейку на разборке от праворукой субары, сделал из нее цилиндр. Диаметр штока 21мм. В штоке перенарезал резьбу на М16х1 - под класический рулевой наконечник. Немного переделал сошки , точнее рычаг крепления цилиндра к сошкам. Все поставил. Работает отлично, никаких намеков на изгиб...

    Это первоначальная идея с шаровой - непошло т.к. у шаровой малые углы хода...

    Выложил видюхи с испытаний....немного савсем правда...
    http://video.mail.ru/mail/ramm_stas/3/7.html
    http://video.mail.ru/mail/ramm_stas/3/6.html

    23 ноя 2009

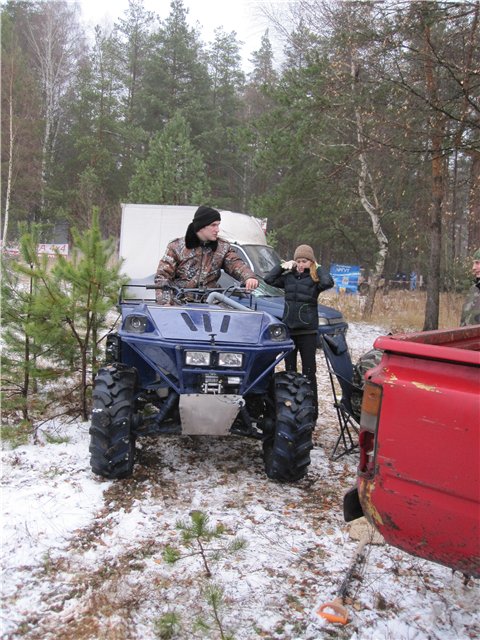

    Небольшой отчет с испытаний №2.
    Аппарат едет достойно, даже очень достойно. По болоту и глине прет как танк.
    Из поломок - в этот раз слабым местом оказались задние привода. Вначале покатушек гадкая палка пробила и порвала пыльник наружнего шруса. Через некоторое время сепаратор разлетелся...Осталось одно приводное заднее колесо. Но и при этом квадр пер как танк. Сообственно мы так и гоняли еще 4 часа по всей трассе офф-роуд соревнований. Потом, в броду с достаточно тяжелым выходом, свернуло вал привода. Сверноло кусок лом от нивы, от митсубиси цел. И место соединение тоже в норме. Похоже нивские железяки не выдерживают нагрузок. Но по трассе мы ехали вдвоем, что возможно и дало такой результат. На передке едет, но неуверенно и восновном буксует.
    На неделе раскидаю подвеску, поменяю железяки на такиеже. Посмотрю, в перегрузе ли дело.... А то может прейдется на карданах делать....
    Немного видео
    http://video.mail.ru/mail/ramm_stas/3/8.html

    http://video.mail.ru/mail/ramm_stas/3/9.html

    http://video.mail.ru/mail/ramm_stas/3/10.html

    http://video.mail.ru/mail/ramm_stas/3/11.html

    Да, надо расширители крыльев сделать, а то грязевой душ..., хотя химзащита довольно неплохо с этим справляется :-))

    покатушки на квадроцикле

    Самодельный квадроцикл в поле

    09 дек 2009
    При передаточном числе в 27? Тогда не поедет - резина тяжелая очень - колесо всборе 40кг - УЖАС!!!

    На той неделе продал эти колеса, а сегодня наконец-то забрал другую резину 28х12хR14 от квадрика - вес в 3 раза меньше, при большей ширине и такимиже грунтозацепами и суммарном весе в 20 кг. Диски волговские 14" разварил до 9" шириной....
    Как собиру фотку скину.
    Еще разобрал заднюю подвеску - делаю регулируемые стойки на базе оковских пружин и амортиков(будут как сменные патроны в стойках), ураловские пробивает и очень жестко...

    18 дек 2009
    Вот немного переделал заднюю подвеску, точнее упругие элементы....теперь с регулировкой жесткости и сменными амортезаторами. Уменьшил в 2,5 раза массу колеса - методом замены колес ..., резина от квадрика 28х12хR14 диск волговский , разварен до 9".
    правда ширина измениласть до 1550мм :cry: , хотя устойчивее теперь.
    Переделал газульку - мото поменял на квадрокурок. Он Эффективнее и удобнее в говнах - проверенно!
    Аппарат стал заметно резвее и тяговитее. Значительно увеличелся ход подвески и плавность работы.
    Осталось провести "боевую" вылазку и все протестировать в жестких условиях...
    немного фоток (с мобильника)

    квадроцикл с новой резиной

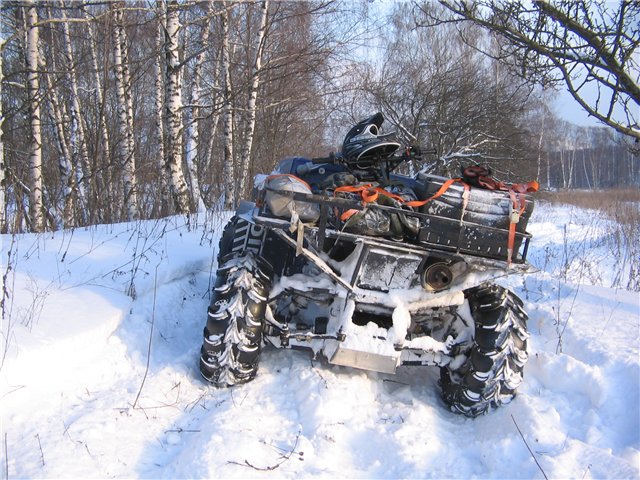

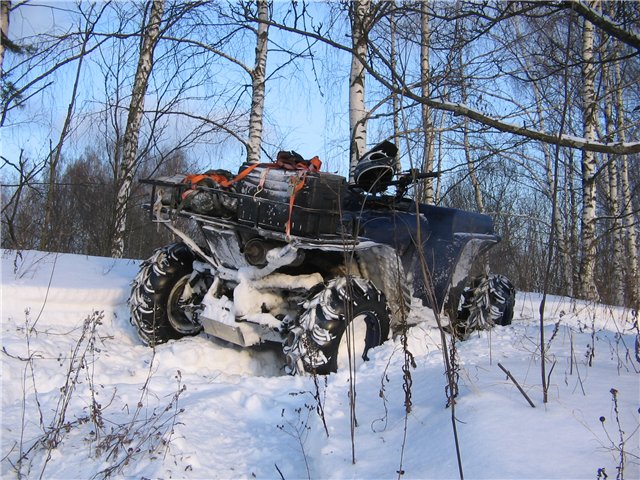

    и по такому снегу идет спокойно

    10 янв 2010
    Гонял на нем почти все выходные. Полет нормальный, прет уверенно по снегу в 30 см. Лопнула задняя пружина(передняя оковская) -заменил на передние, но они оказались слишком мягкие. надо пожостче...
    Вот немного видео..
    http://www.youtube.com/watch?v=ETxWlFMGGho

    10 янв 2010
    передача 2 и немного на третьей. На асфальте пробовал 4ю - легко догнал мотоцикл(он ехал 40км-по его словам) и обогнал - 60 думаю идет. Асфальт немного скользкий из-за снега, быстрее стремно стало гнать....
    А в лесу получили наганяй от лыжников. Дружбан на моцике восновном по лыжне в леу пер(по целине тяжеловато), а я рядом или в разрез... Наша лыжня шири их- вот они и обиделись 8) .

    31 янв 2010

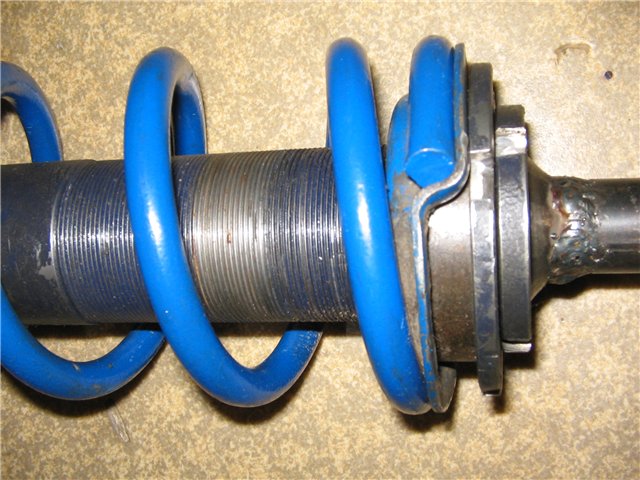

    небольшие усовершенствования задней подвески...
    Ну вот, наконец-то дождался токоря, который 3 недели мозг компостировал...люди за деньги работать не хотят, но при этом жалуются что их нет.... Вчерась изготовили все необходимые железки...
    Чашки под пружины взял от задних амортеров 2108(пришлось полазить в метеллоломных приемниках по кучи железа), в целях наилучшей посадки пружины, экономии веса и денег. Укоротил и соответственно удлинил опоры,как рекомендовали . Поглядим как будет работать. Пружины взл с переменным шагом от 2108 - их удобно обрезать, да и часть пружины с частым шагом наиболле мягкая и как раз впишется в всес конструкции.
    Вес готовой конструкции получился 5,5 кг.
    Вот чего наделал...

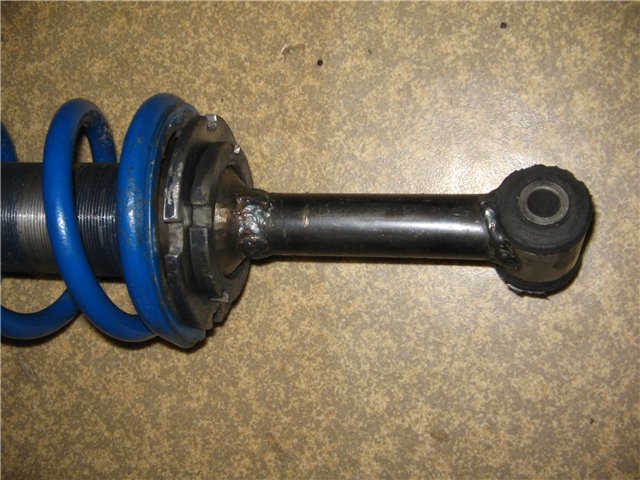

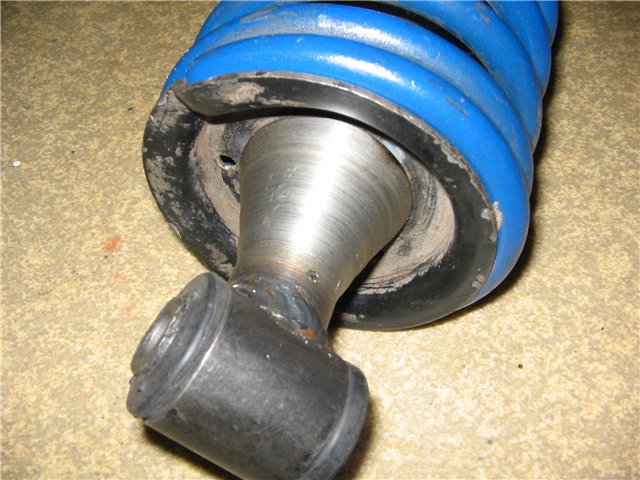

    новые стойки



    новые стойки

    регулируемые амортизаторы на квадроцикле

    регулируемые амортизаторы на квадре

    09 июн 2010
    Вот немного новых видюх, правда дело было еще в апреле, но они только до меня дошли...
    Тест-драйв в болотном говнилине.....
    Проломил льдину и повис на ней.....
    http://www.youtube.com/user/MarkowskiyStanislav#p/a/u/2/iM1cxb9V190
    http://www.youtube.com/user/MarkowskiyStanislav#p/a/u/1/WcS6CUBN-K4
    http://www.youtube.com/user/MarkowskiyStanislav#p/a/u/0/Ym5IxHTyIqY
