Чертежи багги "ST2 по русски" . Готовая машинка описана в этой статье

чертежи багги

Выкладываю чертежи своей машинки.

Из достоинств можно отметить что человек ростом 195 помещается свободно, над головой запас места около 150 мм, ногам также не тесно.



Теперь по недостаткам. Из за конфигурации передних рычагов несколько ограничен угол поворота колес, иногда не хватает. База великовата, из за этого сложно крутить пятаки, зато в заносе контролируется достаточно просто.



На чертежах не даны некоторые второстепенные размеры, их выбираем по месту.



При установке двигателя необходимо особое внимание обратить на работу левого (короткого) внутреннего ШРУСа при ходе подвески на сжатие и отбой, т.к. угол его работы близок к критическому. Возможно есть смысл наклонить двигатель немного влево, как это сделано в Б2908.



При креплении задних стоек нужно следить за тем, чтобы при ходе сжатия они не касались кромки колесного диска.

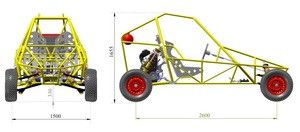

Общий вид багги

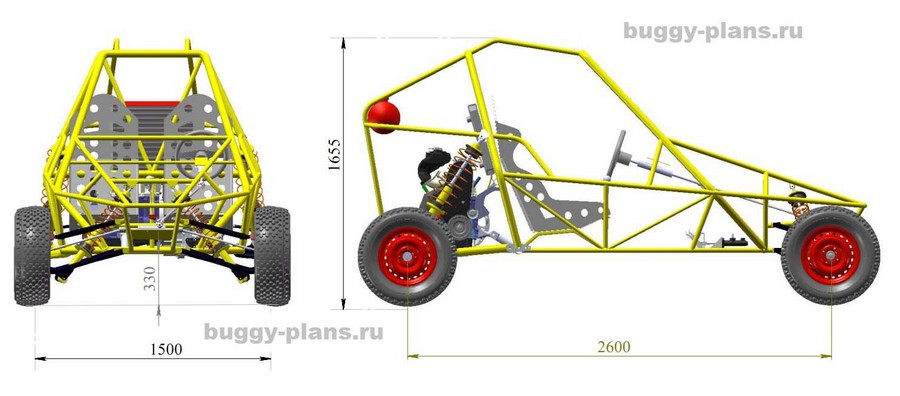

основные размеры, база и колея

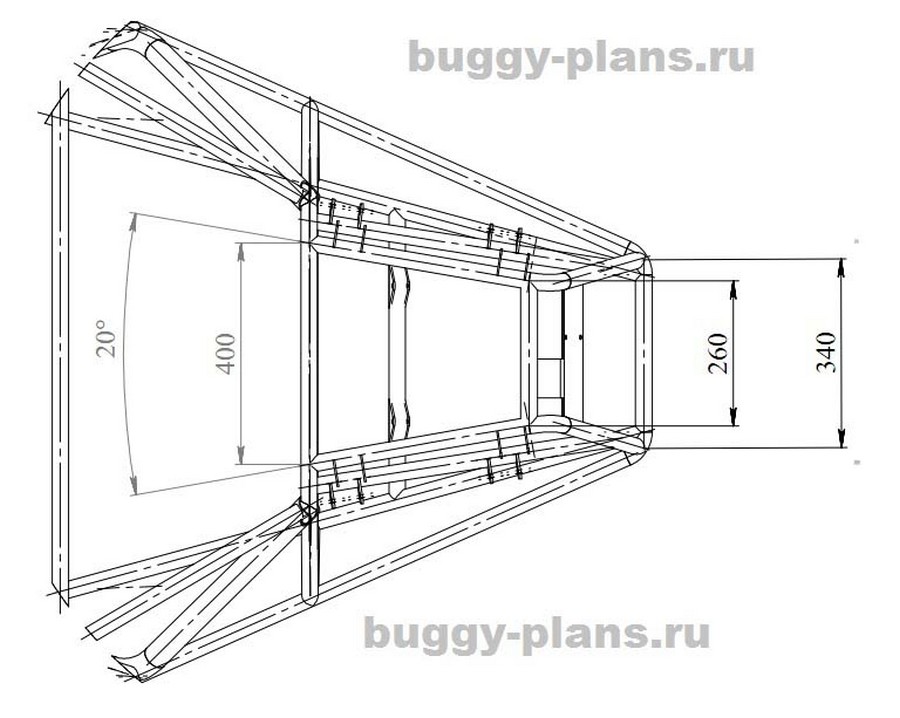

вид сверху

рама багги триметрия

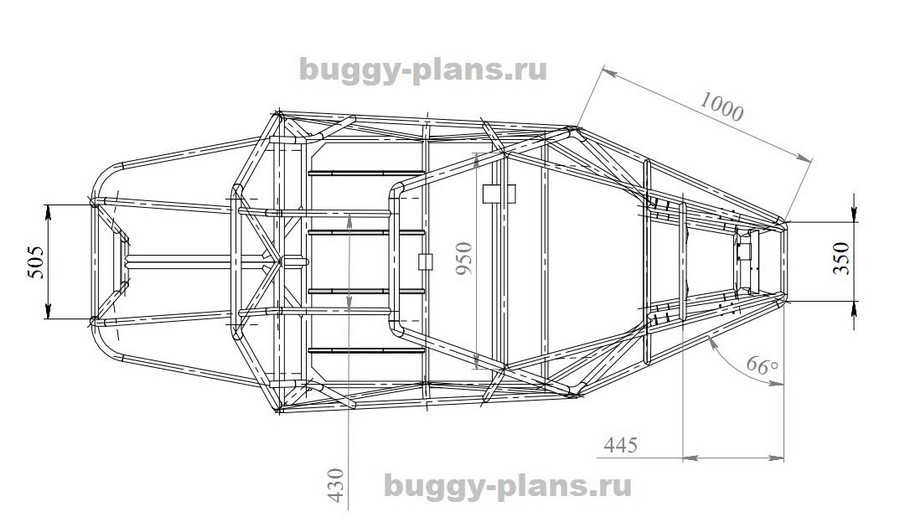

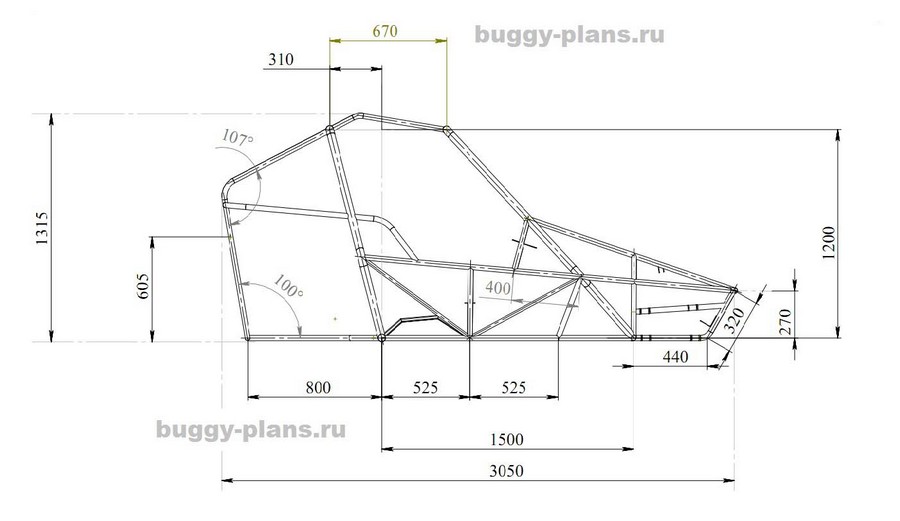

размеры рамы -1

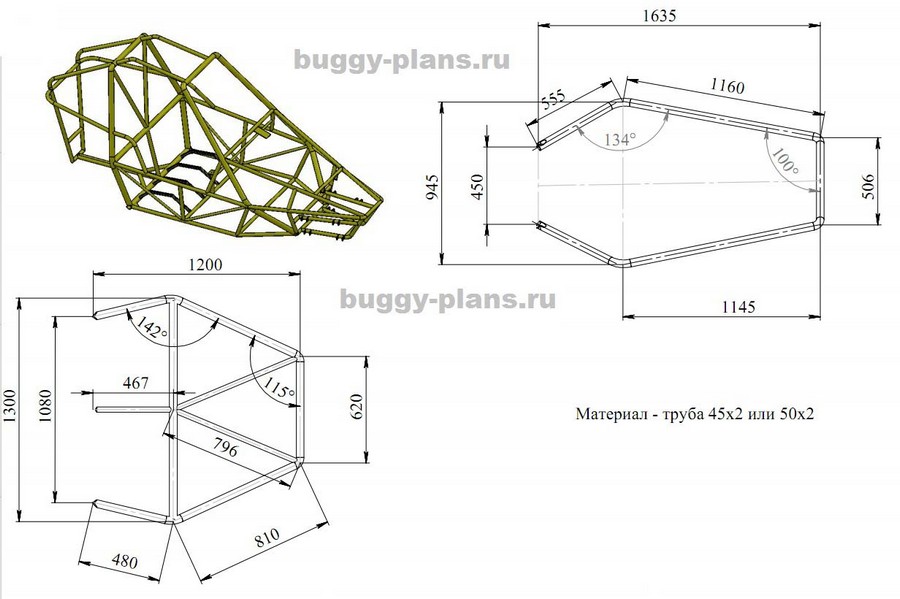

Размеры рамы - 2

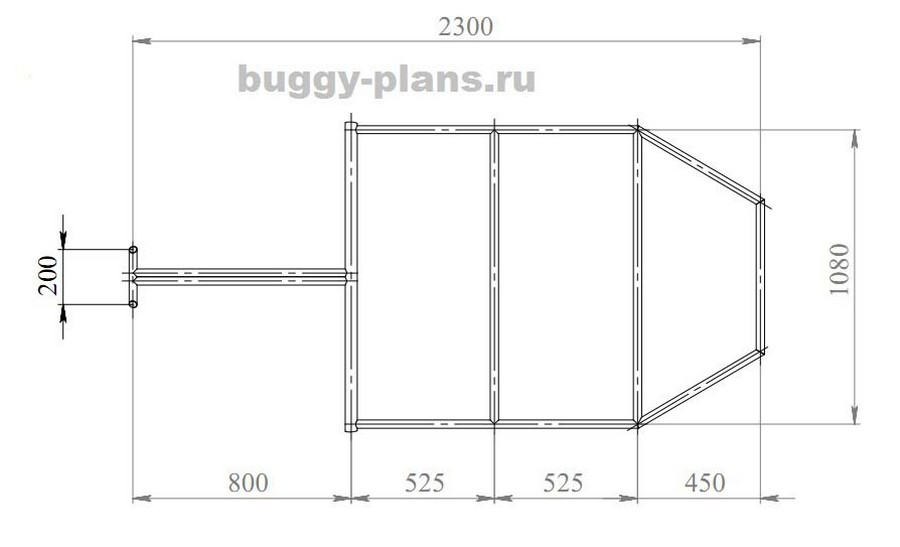

Рама сверху

Низ рамы

Основные дуги

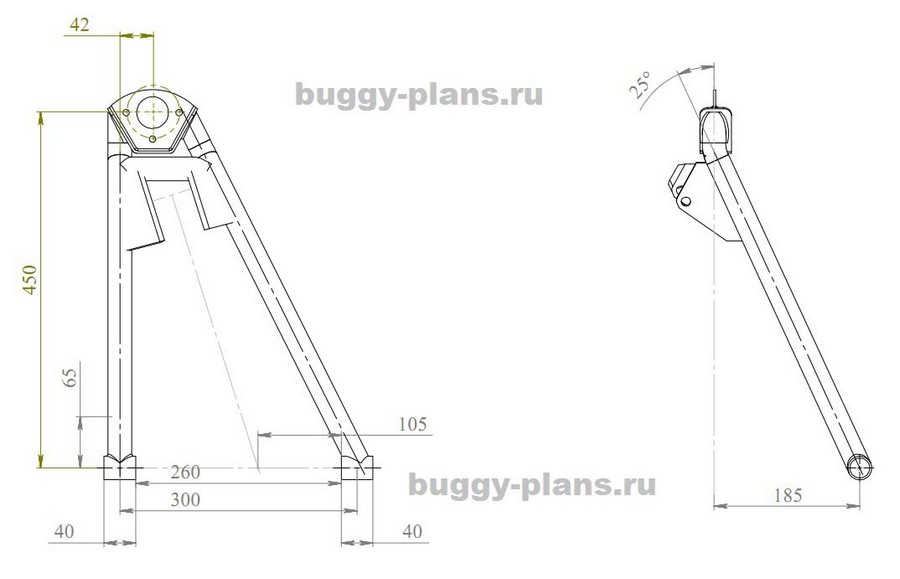

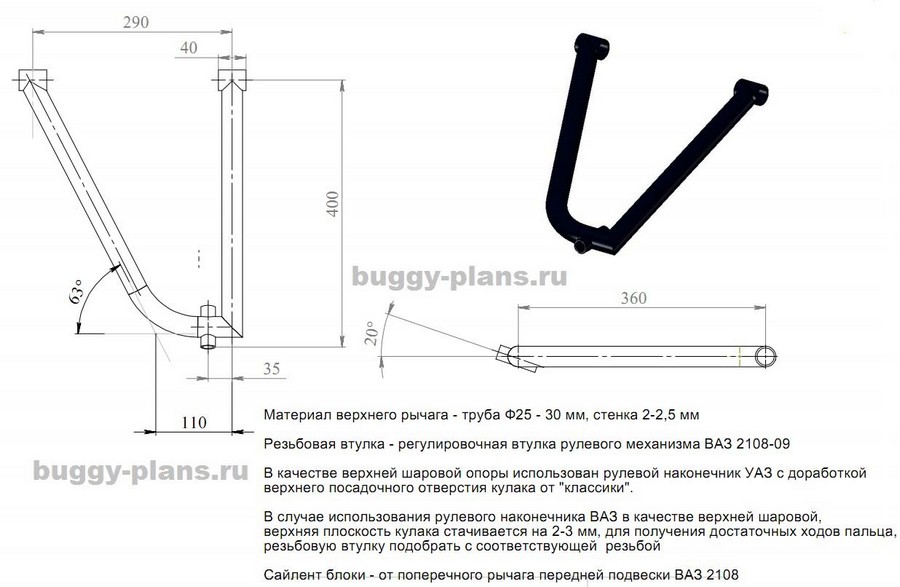

передний верхний рычаг

передний нижний рычаг

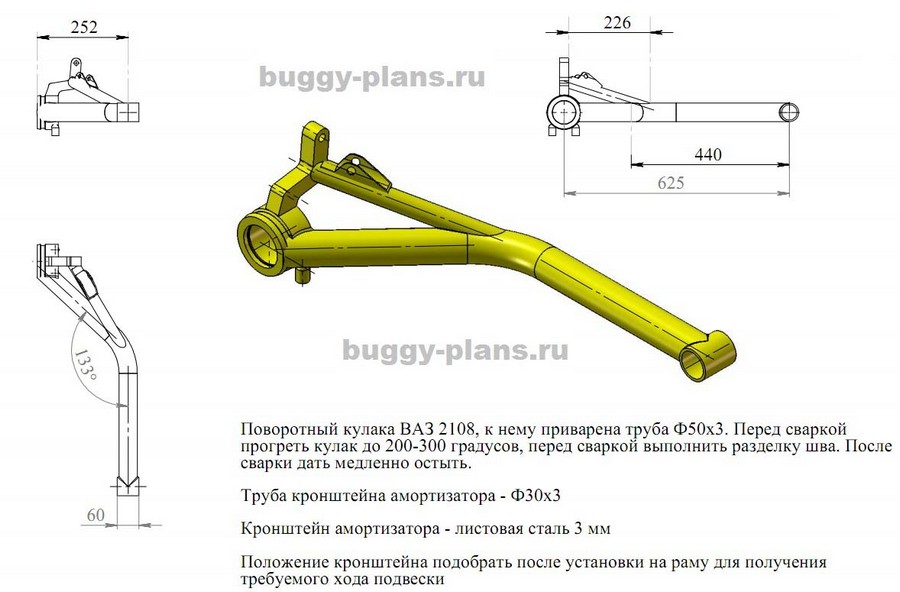

Задний продольный рычаг

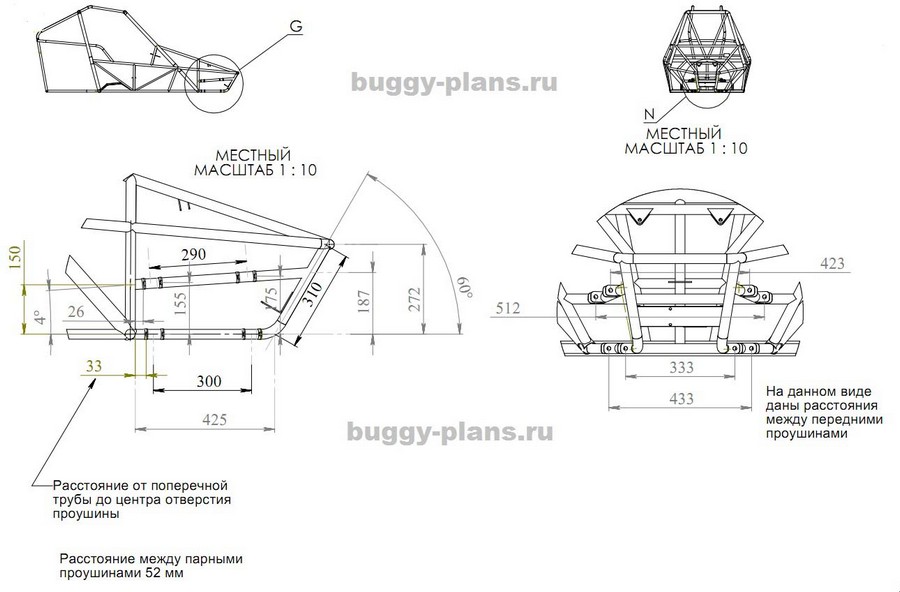

кронштейны на морде

кронштейны на морде - 2



Данные чертежи свободны для некоммерческого использования и постройки машинки для себя. Использование их коммерческих целях без согласования с автором разрешается исключительно ярчайшим представителям сексуальных меньшинств.
